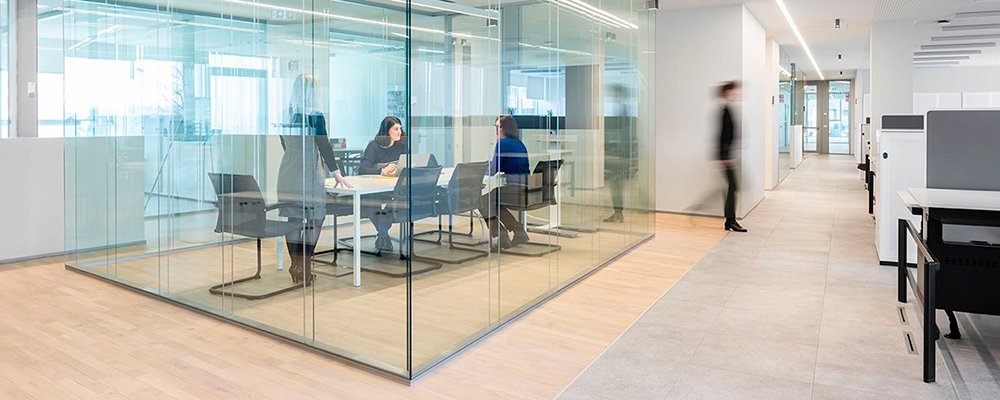

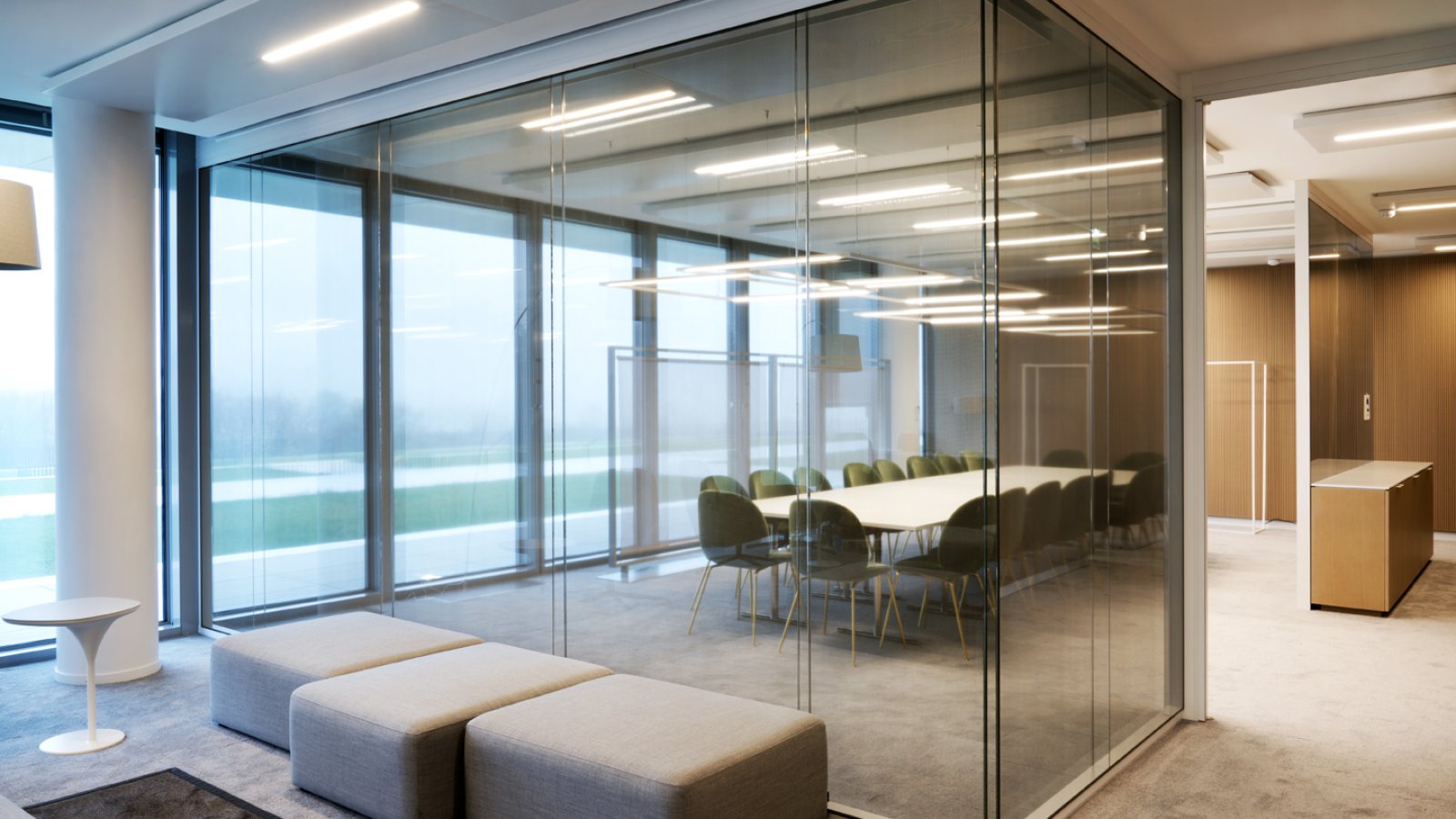

W80 Trennwand von Tecno in einem deutschen Bürogebäude

W80 von Tecno, die Trennwand, die Bautoleranzen einplant

Tecno

Daniele Del Missier

W80
W80 Richtpreis — jedes Projekt ist einzigartig
AB € 14.000

Erzählen Sie uns von Ihrem Projekt

Projektkonditionen für Unternehmen, Fachkunden und Planungsbüros

Kein Rohbau ist eben. Zwischen Boden und Decke liegen Millimeter, die auf dem Plan nicht existieren, auf der Baustelle aber über Fugenbilder und Nacharbeit entscheiden. Tecno hat die Trennwand W80 um genau dieses Problem herum konstruiert: Ein patentierter Nivellierfuß aus Technopolymer, der Jack, gleicht die Differenzen zwischen Boden und Decke aus, das Standardbodenprofil bietet 25 mm Verstellweg, und für Decken mit anspruchsvoller Durchbiegung steht ein Spezialkanal mit 25 mm Reserve bereit. Die Profile werden direkt auf der Baustelle zugeschnitten, die Höhe der Türzargen wird bei der Montage bestimmt — ohne Aufmaß.

Das Ergebnis dieser verborgenen Ingenieurarbeit ist eine Wand von nur 80 mm Gesamtstärke, die Glas, Holz, Stoff, Verkabelung und Monitore bis 65 Zoll in einer Ansicht trägt, mit zertifizierter Schalldämmung bis Rw 48 dB für Doppelglas und Rw 56 dB für geschlossene Wände mit Sandwichpaneelen. Entworfen 2014 von Daniele Del Missier mit Elliot Engineering & Consulting und dem Centro Progetti Tecno. Über La Mercanti kommt die W80 in deutsche Projekte, bei denen die Toleranz kein Risiko sein soll, sondern eine Angabe im Datenblatt.

Technische Informationen auf Basis der vom Hersteller angegebenen Daten.

Kollektion: W80 Partition
Hersteller: Tecno
Design: Daniele Del Missier, Elliot Engineering & Consulting, Centro Progetti Tecno (2014)

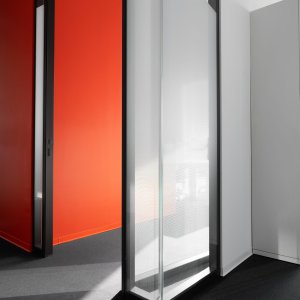

Typ: Bürotrennwand; verglaste, geschlossene und Verkleidungs-Version

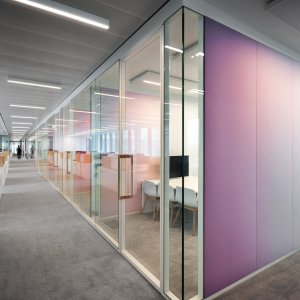

Gesamtstärke: 80 mm
Toleranzmanagement: patentierter Jack-Nivellierfuß; Bodenprofil H 35 mm mit 25 mm Verstellung, optional H 20 mm mit 10 mm; Deckenkanal für 25 mm Durchbiegung; Zuschnitt der Profile auf der Baustelle

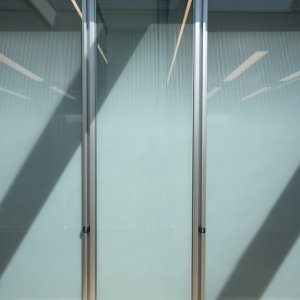

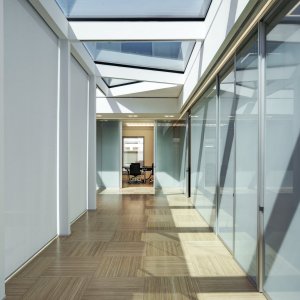

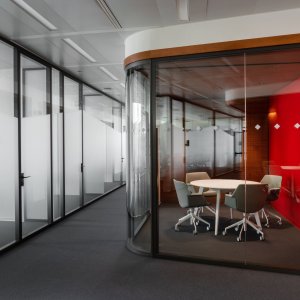

Verglaste Versionen: Doppel- oder Einfachverglasung außenbündig; Verbundglas 5+5+0,38, Akustikglas 5+5+0,76 und 6+6+0,76, ESG 10/12 mm, Weißglas, geätzt, siebbedruckt, rücklackiert, LCD ON/OFF

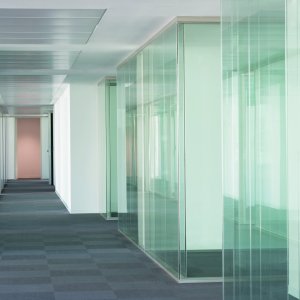

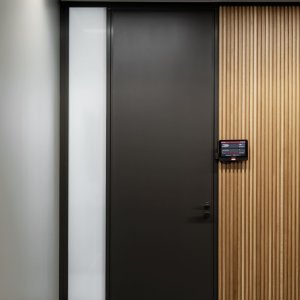

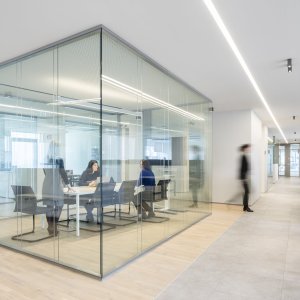

Geschlossene Versionen: Paneele 18-19 mm Melamin oder Holz; Stoff 18-20 mm; Lamellenversion mit ausrüstbarer Fuge
Zertifizierte Akustik: Rw 45-48 dB Doppelglas; Rw 38-56 dB geschlossen; Türen geprüft 31-41 dB

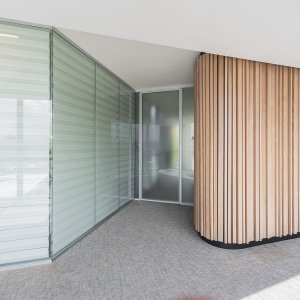

Türen: Anschlagtüren mit unterer Akustikschiene, verdeckten patentierten Bändern mit Mikrometer-Justierung; Schiebetüren mit Dämpfungssystem

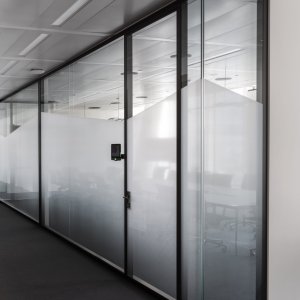

Integration: LED, motorisierte Jalousien, Monitore von 10" bis 65", verdeckte Kabel und Thermostate
Herstellerzertifikate: ISO 9001, ISO 14001, FSC; Stoßprüfungen nach UNI ISO 7892 und ETAG 003; Beitrag zu LEED-Punkten

La Mercanti Srl — Ihr Partner für Design- und Contract-Projekte seit 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Lieferung, Angebote, Leistungsverzeichnisse und Projektunterstützung in Deutschland und weltweit.

Dokumente und Kataloge

Tecno Katalog Partitions Katalog W80 Technisches Datenblatt Tecno Oberflächen und Materialien

Teilen Sie uns mit, welche Oberflächen Sie prüfen möchten

€ 120

Betrag wird mit Ihrer ersten Bestellung verrechnet

Häufige Fragen

Welche Schalldämmstufen bietet die geschlossene W80 Wand?
Eine ganze Leiter: 38 dB in der Basisausführung, 43 dB mit flammhemmendem Dämmvlies, 48 dB mit Stahlblech und Antidröhnmaterial, 51 dB mit zwei Blechen und zertifizierte 56 dB mit zwei Sandwichpaneelen. Die Stratigrafie wird raumweise gewählt, vom Projektbüro bis zum Vorstandszimmer.
Können in einer Achse Glas und geschlossene Paneele wechseln?
Ja. Das einzige Technologieprofil nimmt Glas, Holz, Metall, Stoff und Gipskarton in derselben Ansicht auf, mit bündigen Übergängen zwischen unterschiedlichen Stärken und Oberflächen. Der außenbündige Halt lässt Scheiben und Paneele optisch schweben.
Wie werden Beschattung und Licht in die Wand integriert?

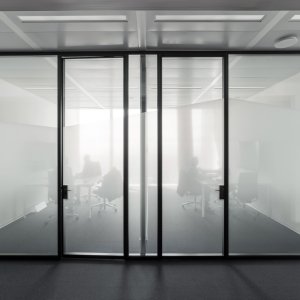

Im oberen Profil sitzen auf Wunsch LED-Leuchten, im Scheibenzwischenraum motorisierte Jalousien, per Fernbedienung oder Wandtaster steuerbar, dazu Schiebevorhänge aus schwer entflammbarem Gewebe oder schaltbares LCD-Glas, das die Wand per Impuls opak stellt.
Was sagt der Hersteller zur Umweltbilanz der W80?
Tecno dokumentiert VOC-freie Pulverbeschichtung der Metallteile, Hölzer aus Rezyklat oder FSC-zertifizierten Wäldern, 30 Prozent Rezyklatanteil im Aluminium und ein am Lebensende fast vollständig rezyklierbares Produkt mit 97,8 Prozent Glasanteil; die Montage erzeugt keinen Baustellenabfall. Projektanforderungen werden fallweise auf der Herstellerdokumentation bestätigt.
Welche Türvarianten sind im W80 System lieferbar?

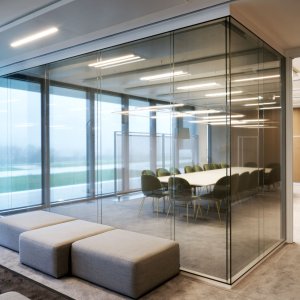

Anschlagtüren als Einfach- oder Doppelverglasung und als geschlossene Tür mit Dämmkern, alle mit unterer Akustikschiene, verdeckten patentierten Bändern mit Mikrometer-Justierung und EU/USA-Profilzylinder; dazu innenlaufende Schiebetüren mit gedämpftem Lauf, deren Flügel im benachbarten Glasmodul verschwindet.

Toleranzen beherrschen statt beklagen: Montageplan W80

Fünf Schritte, mit denen die Trennwand die Unebenheiten des Rohbaus aufnimmt, bevor sie jemand sieht.

Messen Sie die Extreme, nicht alles
Erfassen Sie nur die größten Boden- und Deckendifferenzen der Fläche: der Jack-Fuß und 25 mm Profilverstellung übernehmen den Rest.
Wählen Sie das Bodenprofil nach Estrich
Standardprofil H 35 mm bei rauem Bestand, flaches H 20 mm bei präzisem Neubau — die Wahl bestimmt Optik und Reserve.
Reservieren Sie den Deckenkanal
Bei weit gespannten Decken den Spezialkanal mit 25 mm Durchbiegungsreserve einplanen, bevor die Statik ihn einfordert.
Schneiden Sie vor Ort zu
Lassen Sie Profile und Türzargen auf der Baustelle anpassen; das Aufmaß entfällt und Änderungen kosten Minuten statt Wochen.
Prüfen Sie die Fuge am Muster

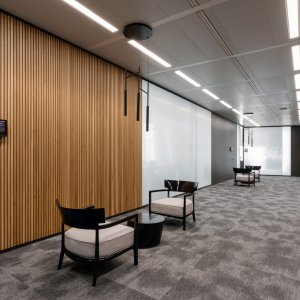

Beurteilen Sie Gehrungsecken und bündige Übergänge an einer Musterachse, dann erst die Fläche freigeben — so bleibt die Präzision messbar.
