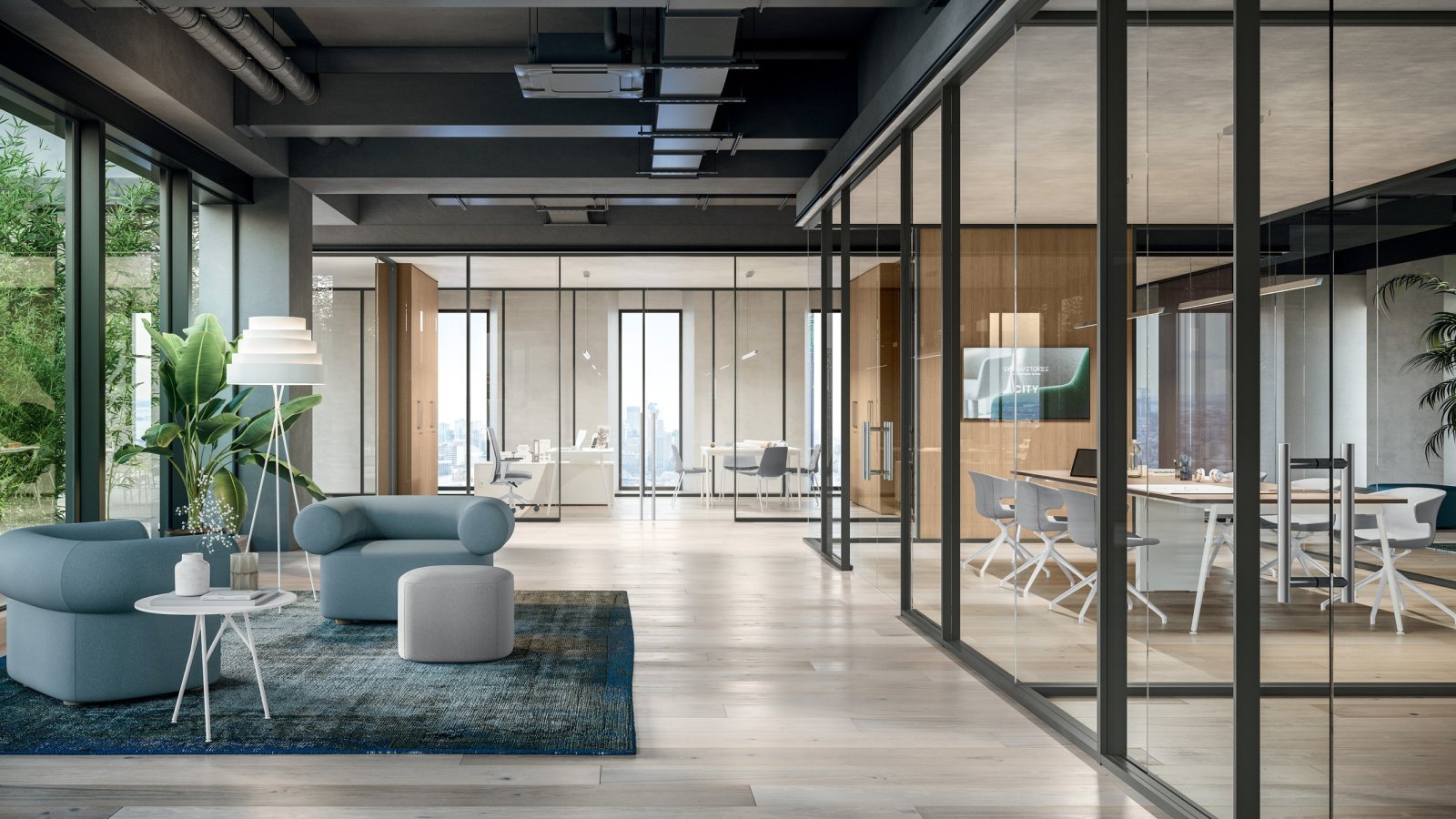

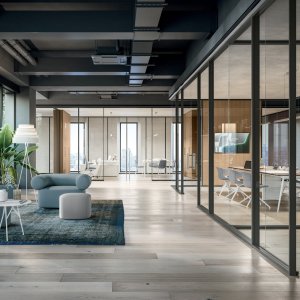

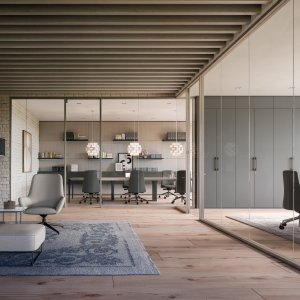

Glastrennwand M1 von Quadrifoglio in einem Grossraumbüro

110, 216, 108 Kilo je Laufmeter: die Zahl hinter M1 M2 M3

Quadrifoglio

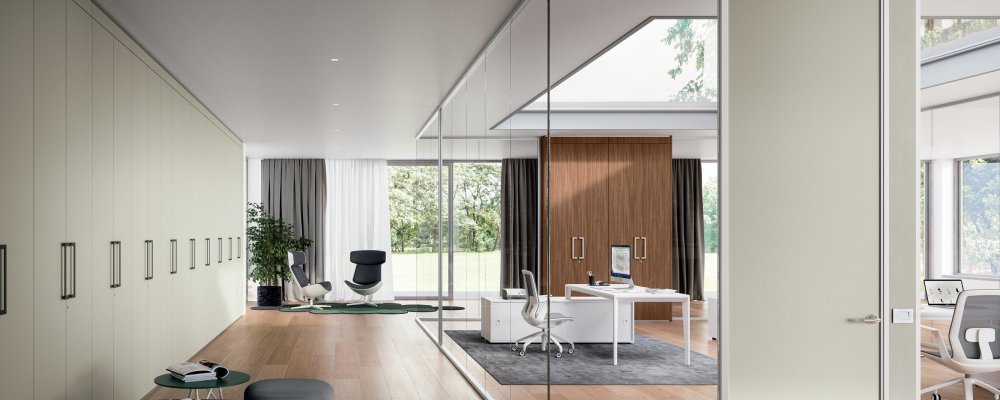

M1 M2 M3
M1 M2 M3 Richtpreis — jedes Projekt ist einzigartig
Fachhandels-Konditionen verfügbar
AB € 9.200

Schon eine Idee?

Projektkonditionen für Unternehmen, Fachkunden und Planungsbüros

Eine raumhohe Glastrennwand ist zuerst eine Last, dann eine Gestaltung. Deshalb steht im Datenblatt von M1-M2-M3 eine Angabe, die viele Kataloge auslassen: das Höchstgewicht je Laufmeter bei voller Höhe von 3340 mm und 12,6 mm Glas — 110 kg bei M1, 216 kg bei M2, 108 kg bei M3. Die zweischeibige Variante wiegt fast doppelt so viel wie die einscheibige: eine Entscheidung, die den Boden betrifft und nicht den Geschmack.

Die Konstruktion darum: Aluminiumprofile mit 1,5 mm Wandstärke, dichte Dichtungen, eine Höhenjustierung der Scheibe von ±15 mm und Glashalter an den Querprofilen. Geprüft ist der Weichstoss mit 50, 3, 1 und 0,5 kg nach UNI 10880; die Luftschalldämmung reicht je nach Profil und Glas von 33 bis 42 dB.

Eine Trennwand wird gezeichnet, bevor sie bestellt wird: Grundriss an uns, Prüfung durch das technische Büro von Quadrifoglio, Module einzeln aufgelistet zurück.

Technische Informationen auf Basis der vom Hersteller angegebenen Daten.

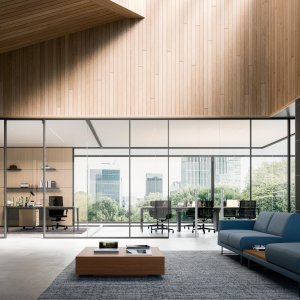

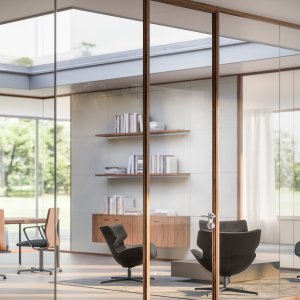

System: monolithische Glastrennwand M1-M2-M3, raumhohe Innenwände, verglast oder teilweise geschlossen
Hersteller: Quadrifoglio Group (Mansuè, Treviso, Italien)
Design: Quadrifoglio Group

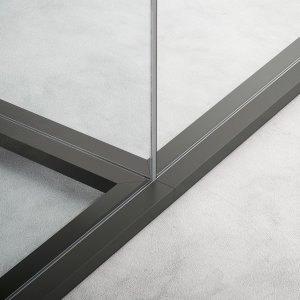

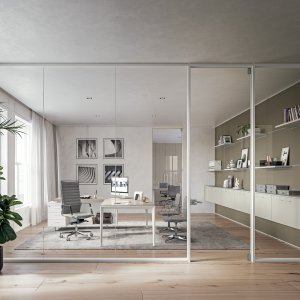

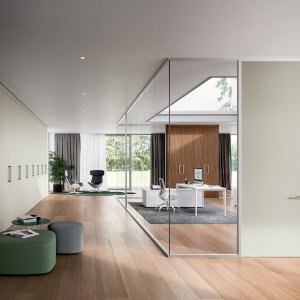

Drei Familien nach Profilquerschnitt: M1 Profil 100 × 40 mm einscheibig · M2 Profil 100 × 40 mm zweischeibig · M3 Profil 55 × 40 mm einscheibig
Höhen: von 2100 bis 3340 mm

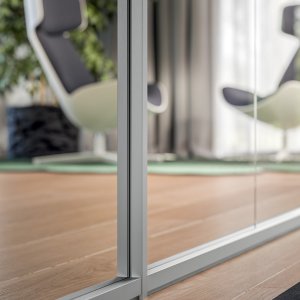

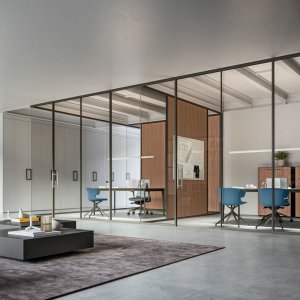

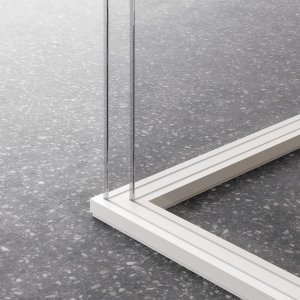

Profile: Aluminiumstrangpressprofile 1,5 mm stark, eloxiert, auf Wunsch lackiert; dichte Dichtungen gegen Staubablagerungen; unteres Gerät zur Höhenjustierung der Scheibe um bis zu ±15 mm; Glashalter an den horizontalen Profilen gegen unbeabsichtigtes Herausfallen

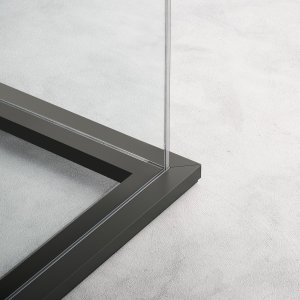

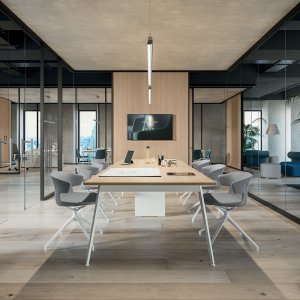

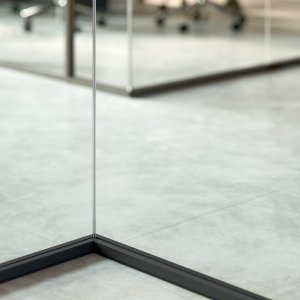

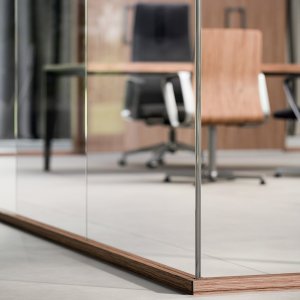

Module: Anfang und Abschluss in Glas oder Paneel, Zwischenmodule, feste 90°-Ecke, Zwei-, Drei- und Vierwegknoten (der Vierweg mit Rundprofil), Übergangsmodul Holz/Glas, Technikmodul mit Steckdosen
Höchstgewicht je Laufmeter (H 3340 mm, Glas 12,6 mm): M1 110 kg, M2 216 kg, M3 108 kg

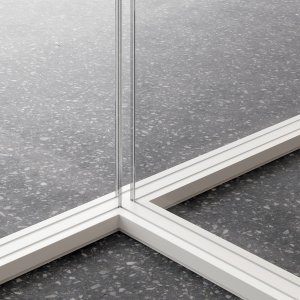

Gläser: ESG 10 und 12 mm klar oder satiniert; VSG 10,38 und 12,38 mm (PVB 0,38); Schallschutz-VSG 10,76 und 12,76 mm (PVB 0,76), auch satiniert; transparente Dichtungen für den durchgehenden Stoss der Scheiben

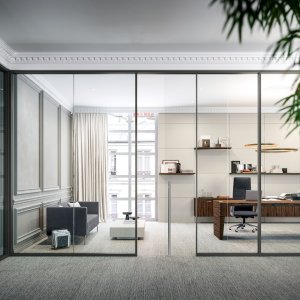

Geschlossene Paneele: Melamin serienmässig, lackiert oder holzfurniert. Bei M1 und M2 können die beiden Seiten eines Moduls unterschiedlich ausgeführt sein; bei M3 ist die Ausführung beidseitig gleich

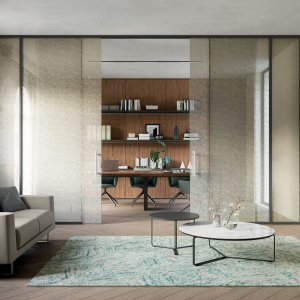

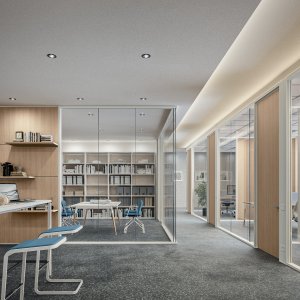

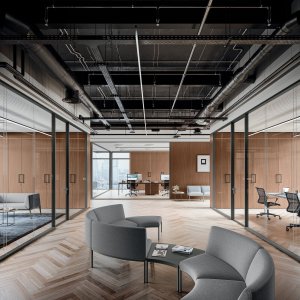

Türen: geschlossene Drehtüren 40 mm mit 2 mm schlagfester Kante; Drehtüren aus ESG 10 mm; gerahmte Glastüren (6-mm-Scheibe im Rahmen 40 × 15 mm); Schiebetüren aus ESG 10 mm, einflügelig 100-200 cm oder zweiflügelig 200-400 cm mit gedämpfter Bremsung beim Öffnen und Schliessen (Bremse nicht mit dem Profil M3 kombinierbar). Drei Pendelbänder je Flügel, Öffnung bis 180°
Erklärte Barrierefreiheit: lichte Durchgangsbreite 875 mm bei 90° geöffneter Drehtür, 837 mm bei einflügeligen Schiebetüren; Griffe bei etwa 900 mm über Boden (±50)
Zubehör: automatische Bodendichtung für bessere Schall- und Staubdichtigkeit (nicht bei Glastüren mit polierter Kante und nicht auf Teppich), Lüftungsgitter an geschlossenen Türen, elektrischer Türöffner 10-24 V mit festem Knauf und freiem Drücker für den Notausgang

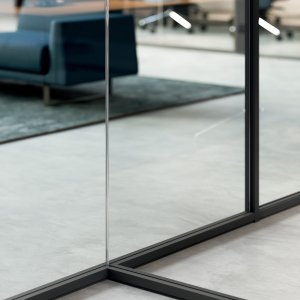

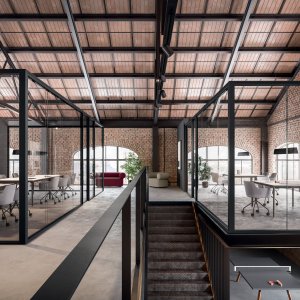

Freistehende Wand: möglich mit oberem Rahmen 100 × 30 mm, unabhängig von der Decke; Ecken und Knoten müssen strukturelle Aluminiumprofile sein; die Planung wird vorab vom technischen Büro geprüft

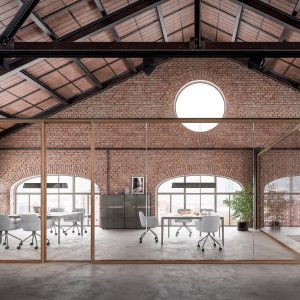

Oberflächen: Aluminium eloxiert, matt satiniert, RAL nach Wahl, Gold, Bronze, Corten, Schattengrau; Profile auch mit 0,6-mm-Vorverbund beschichtet, mit Polyurethanklebern verklebt, geschliffen und mit wasserbasiertem Acryl lackiert; Hölzer Grauulme und amerikanischer Nussbaum
Erklärte Prüfungen: Weichstossprüfung mit 50, 3, 1 und 0,5 kg (UNI 10880:2000 Abschn. 5.1-5.4); Luftschalldämmung nach UNI EN ISO 10140-2:2010 und UNI EN ISO 717-1:2013 — M1 Rw 33 bis 38 dB, M2 36 bis 42 dB, M3 33 bis 38 dB; Paneele mit Trägermaterial in Euroklasse B-s1,d0 (EN 13501-1) auf Anfrage
Nachhaltigkeit und Managementsysteme: Paneele aus 100% Recyclingholz, CATAS Quality Award CARB, Harze frei von SVHC-Stoffen; UNI EN ISO 9001:2015, 14001:2015 und 45001:2018; FSC und Pannello Ecologico

La Mercanti Srl — Ihr Partner für Design- und Contract-Projekte seit 1997.
San Benedetto del Tronto (AP), Italy · +39 0735 753833 · info@lamercanti.com
Lieferung, Angebote, Leistungsverzeichnisse und Projektunterstützung in Deutschland und weltweit.

Dokumente und Kataloge

Quadrifoglio Chefzimmer-Katalog Quadrifoglio Katalog Bürotrennwände Desking & Meeting Katalog Reception Systems Katalog Quadrifoglio Oberflächen und Materialien

Teilen Sie uns mit, welche Oberflächen Sie prüfen möchten

€ 120

Betrag wird mit Ihrer ersten Bestellung verrechnet

Häufige Fragen

Wie schwer wird die Wand je Laufmeter?
Bei voller Höhe und 12,6 mm Glas nennt der Hersteller 110 kg für M1, 216 kg für die zweischeibige M2 und 108 kg für M3.
Warum wiegt M2 so viel mehr?
Weil sie mit zwei Scheiben arbeitet — dieselbe Profilsektion wie M1, doppeltes Glas, dafür deutlich bessere Schalldämmung.
Wie dick sind die Profile?
Die Aluminiumstrangpressprofile haben eine Wandstärke von 1,5 mm und sind eloxiert, auf Wunsch lackiert.
Welche Stossprüfungen sind erklärt?
Weichstoss mit 50, 3, 1 und 0,5 kg nach UNI 10880:2000, Abschnitte 5.1 bis 5.4.
Kann die Wand ohne Deckenbefestigung stehen?
Ja, als freistehende Ausführung mit oberem Rahmen; Ecken und Knoten müssen dann strukturelle Aluminiumprofile sein.

So bereiten Sie den Boden auf eine Glaswand vor

Das Gewicht steht im Datenblatt, der Untergrund nicht. Fünf Prüfungen vor der Montage.

Gewicht mit dem Bodenaufbau abgleichen
Zweischeibige Wände bringen fast das Doppelte auf den Laufmeter.
Ebenheit messen
Die Justierung fängt fünfzehn Millimeter ab — mehr nicht.
Den Doppelboden prüfen
Hohlraumböden brauchen eine Lastverteilung unter dem Startprofil.
Türpositionen früh setzen
Ein Türmodul verteilt die Lasten anders als eine durchgehende Verglasung.
Planung prüfen lassen
La Mercanti gibt den Grundriss vor der Bestellung ins technische Büro von Quadrifoglio.
