Technische Informationen auf Basis der vom Hersteller angegebenen Daten.
Modell: PMI, schallgedämmte mobile Trennwand; Hersteller Anaunia Srl, Santarcangelo di Romagna (Rimini), Italien; Made in Italy.
Typ: mobile Trennwand aus unabhängigen, schallgedämmten, einzeln bedienbaren Elementen, an einer reinen Deckenschiene aufgehängt, ohne Bodenschiene; freistehende, nicht belastbare Wand.
Versionen: PMI in neun Akustikklassen A360 · A400 · A430 · A460 · A490 · A500 · A520 · A560 · A580 (die Kennung nennt den Rw-Wert); PMI EI 60 feuerwiderstandsfähig, ausschließlich auf Kundenprojekt; PME mit halbautomatischer Bedienung; PMT Tailor Made nach Maß. Familie: PML leicht, PMIV und PMC aus Glas, PMITT für außen, PMP als Faltwand, SHINE leuchtend.
Schalldämmung: Rw von 36 dB (A360) bis 58,1 dB (A580), geprüft nach DIN 52210 Teil 3 bzw. UNI EN ISO 140-3 und UNI EN ISO 717-1, Zertifikat eines ACCREDIA-akkreditierten Labors (Istituto Giordano); im Zwischenraum recycelbare Steinwolle, Glaswolle oder mikrozelliges Neopren je nach Klasse.
Brandverhalten und Feuerwiderstand: Wände in Klasse 1 vom italienischen Innenministerium zugelassen (Klasse 0 auf Anfrage); Platten in Klasse B-s1,d0; Version EI 60 nach EN 1364-1 auf Kundenprojekt (Modell A REI 60-90: Rw 36–46 dB, nur Standardelement).
Abmessungen: Elementbreite 700–1200 mm, Sondermaße auf Anfrage; Wandhöhe bis 12 m, Länge unbegrenzt; Stärke 106 mm mit verdecktem Profil und 110 mm mit sichtbarem Profil, 148 mm beim Modell A580; Gewicht des Standardelements 36–84 kg/m² je nach Klasse, Teleskopelement bis 95 kg/m².
Elemente: S Standard · SF mit Fenster · SP mit Anschlüssen · SA Eckelement · T- und Kreuzelemente · PS Türelement (Durchgang 900 × 2100 mm, Mindesthöhe des Elements 2500 mm) · PD Doppeltür (1800 × 2100 mm, Element 2334 mm) · TC Teleskopelement · Anfangspfosten MP und Endpfosten MA.
Konstruktion: Rahmen aus gebeiztem Stahl mit vertikalen Nut-Feder-Profilen aus Aluminiumlegierung 6060 (UNI EN 573, UNI EN 755-2), silber eloxiert 15 µm, doppelte Gummidichtungen; Deckenschienen aus Aluminium EN-AW 6005 T6, eloxiert 20 µm, Querschnitt 108 × 76 oder 108 × 88 mm je nach Elementgewicht, mit Auflageflügeln für Unterdecke oder Blende; Abhängung der Schiene bis 40 cm inklusive, darüber auf Anfrage; Fachwerkträger bei nicht tragender Struktur sowie statischer Nachweis mit Unterschrift eines zugelassenen Ingenieurs lieferbar.

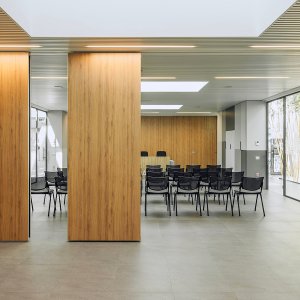

Laufwerk: jedes Element an 1 oder 2 hochfesten Stahlbolzen Ø 12 mm in Laufwagen aus geräuscharmem Kunstharz Ø 50 oder 62 mm, vertikale Achse, zwei Radialkugellager und Vorrichtung für Weichen und Kreuzungen; Parkanordnungen Typ A bis Typ H im technischen Katalog.

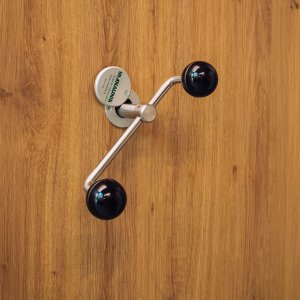

Schließmechanik: teleskopische Aluminiumleisten mit Dichtungen, Hub 25 mm oben und unten, Federdruck 1500 N je Element; abnehmbare Kurbel auf der Rückseite jedes Elements, beim Teleskopelement frontal; Teleskopelement mit seitlichem Ausgleich 100 mm (ein Laufwagen) bzw. 150 mm (zwei Laufwagen); Höhenregulierung jedes Elements ohne Ausbau der Unterdecke; Anpassung vor Ort ± 10 mm in der Höhe und ± 30 mm in der Breite.

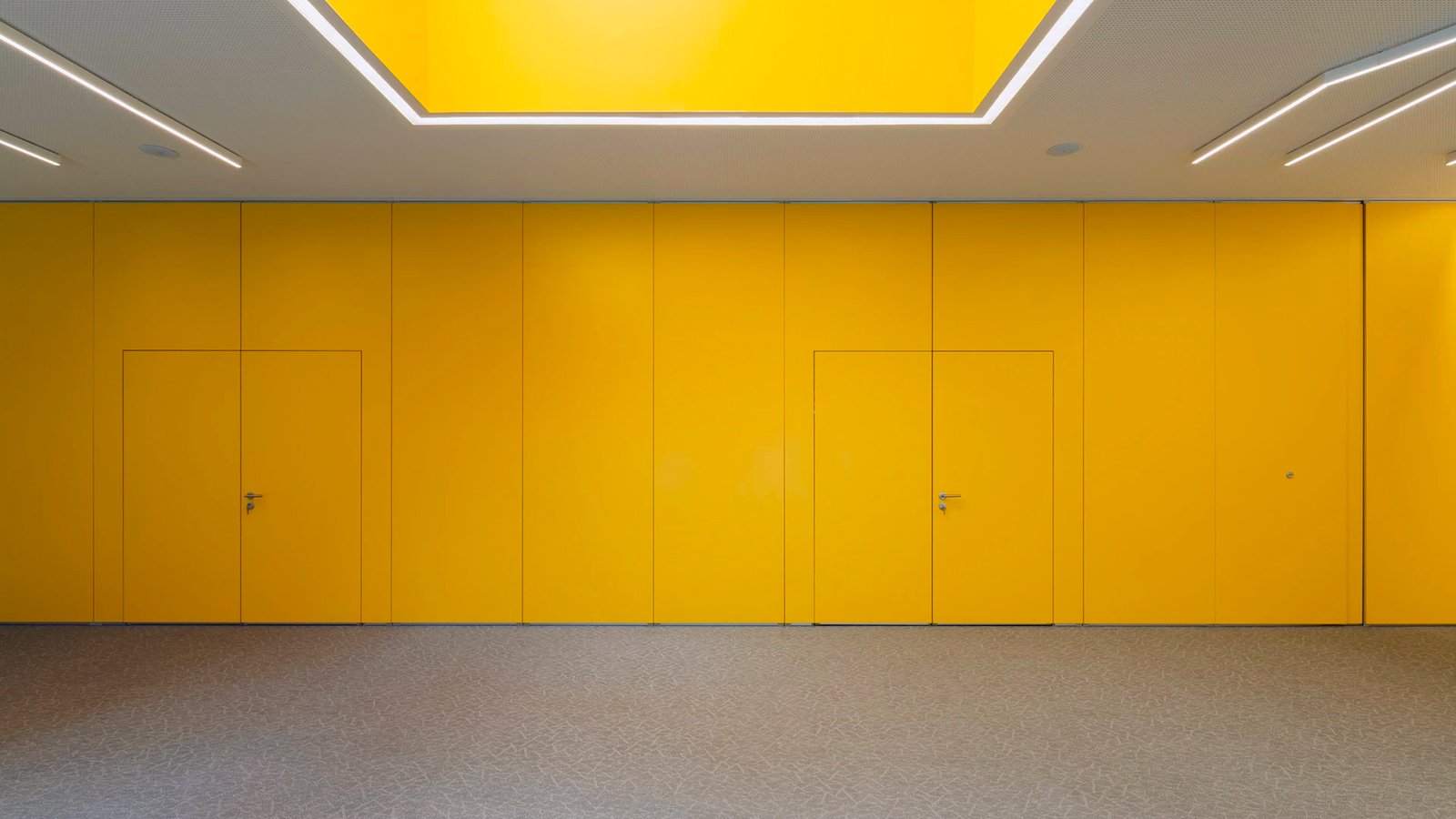

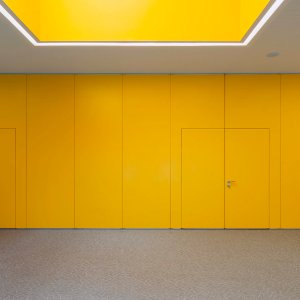

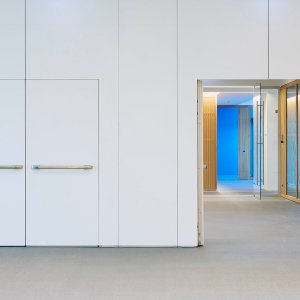

Türen: drei verdeckte Bänder, gleiche Stärke wie die Wand, in einer Muschel eingelassener Griff, doppelte Absenkdichtung, zwei Verriegelungsbolzen in Bodenhülsen; Tür wird beim Verfahren des Elements automatisch verriegelt; Optionen: Glastür, feste Türen an der Raumwand, rote Panikstange.
Platten und Oberflächen: Spanplatten 16 mm, Dichte 750 kg/m³, Klasse E1, CE-gekennzeichnet (EN 13986 P2), maximale Breite 120 cm, unabhängig vom Rahmen höhenverstellbar; Oberflächen in CPL-Laminat 0,4 mm (weiß, elfenbein, grau), HPL 0,9 mm in Farb- oder Holzdekor, Melamin, streichfertig, Echtholzfurnier, Lackierung nach RAL, Pantone oder transparent mit 25 Gloss, Leder, Stoff, Teppich; bauseits gestellter Bezug möglich; unterschiedliche Oberflächen auf beiden Seiten; Aluminiumfarben auf Anfrage.
Zertifizierungen des Herstellers: Anaunia erklärt ISO 9001 und ISO 14001, Prüfungen in akkreditierten, von den zuständigen Ministerien anerkannten Laboren, ökologische und recycelbare Materialien.

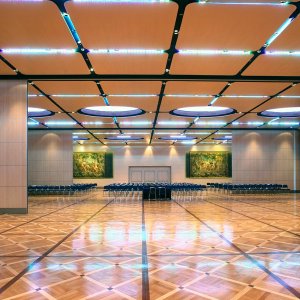

Verwendungszweck: Innenräume: Kongresszentren, Schulungsräume, Büros, Banken, Theater, Messehallen, Restaurants und Hotels; der Hersteller nennt auch den Schiffbau als Einsatzfeld (Programm Tailor Made): maritime Zulassungen werden projektweise anhand der Herstellerunterlagen bestätigt.
Service und Wartung: Aufmaß auf der Baustelle und Werkplanung im Lieferumfang enthalten; Transport, Abladen und fachgerechte Montage auf Anfrage; Programm des Herstellers mit regelmäßigen Kontrollen und vorbeugenden Eingriffen; technische Datenblätter als PDF und DWG-Zeichnungen zum Download.
